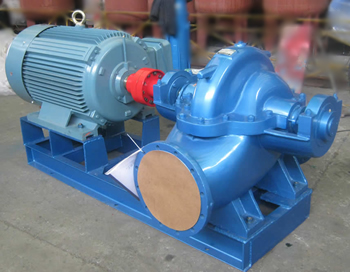

S/SH型單級雙吸中開泵
SH型泵系單級、雙吸、泵殼中開式離心泵。供吸送清水及物理化學性質類似于水的液體。 本型泵揚程在9-140米時，流量為126-12500立方米/時，液體高溫度不得超過80度，適合工廠、礦山、城市給水、電站、大型水利工程、農田灌溉和排澇等，48SH-22型大型泵還可作熱電站循環泵使用。
產品特點：
SH型泵系單級、雙吸、泵殼中開式離心泵。供吸送清水及物理化學性質類似于水的液體。 本型泵揚程在9-140米時，流量為126-12500立方米/時，液體高溫度不得超過80度，適合工廠、礦山、城市給水、電站、大型水利工程、農田灌溉和排澇等，48SH-22型大型泵還可作熱電站循環泵使用。
泵型號的意義：
10SH-13A 10—吸水口直徑被25除（即該泵吸水口直徑為250毫米） SH—單吸雙吸臥式離心清水泵 13—比轉數被10除（即該泵的比轉數為130） A—表示該泵換了不同外徑的葉輪 S型泵流量范圍更廣：50—18000立方米/時。 如500S35A 500—泵的吸入口徑（毫米） S—單吸雙吸，中心離心清水泵 35—設計點揚程（M） A—葉輪一次切割
SH型泵及S型泵統稱為雙吸泵，其工作性能及配用電機大體相同。需要說明的是泵的旋轉方向不同，從電機端看SH型泵為逆時針旋轉，而S型泵則順時針。在實際使用中SH型泵更加廣泛.
性能參數表：
|
型 號
|
流量Q
(m3/h) |
揚程H
(m) |
轉速n
(r/min) |
功率(Kw)
|
效率η
(%) |
汽蝕余量
(MPSH)r (m) |
|
|
軸功率
|
電機功率
|
||||||
|
100S90
|
80
|
90
|
2950
|
30.1
|
37
|
65
|
2.5
|
|
100S90A
|
72
|
75
|
2950
|
23
|
30
|
64
|
2.5
|
|
150S100
|
160
|
100
|
2950
|
59.8
|
75
|
73
|
3.5
|
|
150S78
|
160
|
78
|
2950
|
45
|
55
|
75.5
|
3.5
|
|
150S78A
|
144
|
62
|
2950
|
33.8
|
45
|
72
|
3.5
|
|
150S50
|
160
|
50
|
2950
|
27.3
|
37
|
80
|
3.9
|
|
150S50A
|
144
|
40
|
2950
|
20.9
|
30
|
75
|
3.9
|
|
150S50B
|
133
|
36
|
2950
|
18.6
|
22
|
70
|
3.9
|
|
200S95
|
280
|
95
|
2950
|
91.7
|
110
|
79.2
|
5.3
|
|
200S95A
|
270
|
75
|
2950
|
73.5
|
90
|
75
|
5.3
|
|
200S63
|
280
|
63
|
2950
|
58.3
|
75
|
82.7
|
5.8
|
|
200S63A
|
270
|
46
|
2950
|
45.1
|
55
|
75
|
5.8
|
|
200S42
|
280
|
42
|
2950
|
38.1
|
45
|
84.2
|
6
|
|
200S42A
|
270
|
36
|
2950
|
33.1
|
37
|
890
|
6
|
|
250S65
|
485
|
65
|
1450
|
109
|
132
|
78.6
|
3
|
|
250S65A
|
468
|
54
|
1450
|
89.4
|
110
|
77
|
3
|
|
250S39
|
485
|
39
|
1450
|
61.5
|
75
|
83.6
|
3.2
|
|
250S39A
|
468
|
30.5
|
1450
|
49.3
|
55
|
79
|
3.2
|
|
250S24
|
485
|
24
|
1450
|
36.9
|
45
|
85.8
|
3.5
|
|
250S24A
|
414
|
20.3
|
1450
|
27.6
|
37
|
83
|
3.5
|
|
250S14
|
485
|
14
|
1450
|
21.5
|
30
|
85.8
|
3.8
|
|
250S14A
|
432
|
11
|
1450
|
15.8
|
18.5
|
82
|
3.8
|
|
300S110
|
790
|
110
|
1450
|
295.7
|
440
|
80
|
4
|
|
300S90
|
790
|
90
|
1450
|
242.8
|
315
|
79.6
|
4
|
|
300S90A
|
756
|
78
|
1450
|
217
|
280
|
74
|
4
|
|
300S90B
|
720
|
67
|
1450
|
180
|
220
|
73
|
4
|
|
300S58
|
790
|
58
|
1450
|
149.9
|
180
|
84.2
|
4.4
|
|
300S58A
|
720
|
49
|
1450
|
118.6
|
160
|
81
|
4.4
|
|
300S58B
|
684
|
43
|
1450
|
100
|
132
|
80
|
4.4
|
|
300S32
|
790
|
32
|
1450
|
79.2
|
110
|
86.8
|
4.6
|
|
300S32A
|
720
|
26
|
1450
|
60.7
|
75
|
84
|
4.6
|
|
300S19
|
790
|
19
|
1450
|
47
|
55
|
86.8
|
5.2
|
|
300S19A
|
720
|
16
|
1450
|
39.2
|
45
|
80
|
5.2
|
|
300S12
|
790
|
12
|
1450
|
30.4
|
37
|
84.8
|
5.5
|
|
300S12A
|
684
|
10
|
1450
|
23.9
|
30
|
78
|
5.5
|
|
350S125
|
1260
|
125
|
1450
|
534
|
710
|
80.5
|
5.4
|
|
350S125A
|
1181
|
112
|
1450
|
462
|
630
|
78
|
5.4
|
|
350S125B
|
1098
|
96
|
1450
|
373
|
500
|
77
|
5.4
|
|
350S75
|
1260
|
75
|
1450
|
303
|
355
|
85.2
|
5.8
|
|
350S75A
|
1170
|
65
|
1450
|
247
|
280
|
84
|
5.8
|
|
350S75B
|
1080
|
55
|
1450
|
197
|
220
|
82
|
5.8
|
|
350S44
|
1260
|
44
|
1450
|
173
|
220
|
87.5
|
6.3
|
|
350S44A
|
1116
|
36
|
1450
|
131
|
160
|
84
|
6.3
|
|
350S26
|
1260
|
26
|
1450
|
102
|
132
|
87.5
|
6.7
|
|
350S26A
|
1115
|
21.5
|
1450
|
78.8
|
90
|
83
|
6.7
|
|
350S16
|
1260
|
16
|
1450
|
64.5
|
75
|
85.3
|
7.1
|
|
350S16A
|
1400
|
13.4
|
1450
|
48.8
|
55
|
48
|
7.1
|
|
500S98
|
2020
|
98
|
970
|
678
|
800
|
79.5
|
4
|
|
500S98A
|
1872
|
83
|
970
|
540
|
630
|
78.5
|
4
|
|
500S98B
|
1746
|
74
|
970
|
452
|
460
|
78
|
4
|
|
500S59
|
2020
|
59
|
970
|
391
|
450
|
83
|
4.5
|
|
500S59A
|
1872
|
49
|
970
|
333
|
400
|
75
|
4.5
|
|
500S59B
|
1746
|
40
|
970
|
257
|
315
|
74
|
4.5
|
|
500S35
|
2020
|
35
|
970
|
219
|
280
|
88
|
4.8
|
|
500S35A
|
1746
|
27
|
970
|
151
|
220
|
85
|
4.8
|
|
500S22
|
2020
|
22
|
970
|
144.1
|
185
|
84
|
5.2
|
|
500S22A
|
1746
|
17
|
970
|
101
|
132
|
80
|
5.2
|
|
500S13
|
2020
|
13
|
970
|
86.2
|
110
|
83
|
5.7
|
|
600S75
|
3170
|
75
|
970
|
727
|
800
|
89
|
7.5
|
|
600S75A
|
2880
|
65
|
970
|
580
|
630
|
88
|
7.5
|
|
600S47
|
3170
|
47
|
970
|
465
|
560
|
88
|
7.5
|
|
600S32
|
3170
|
32
|
970
|
310
|
400
|
89
|
7.5
|
|
600S32A
|
2880
|
27
|
970
|
238
|
280
|
89
|
7.5
|
|
600S22
|
3170
|
22
|
970
|
223
|
280
|
85
|
7.5
|
|
600S22A
|
2880
|
18.2
|
970
|
168.5
|
200
|
84.5
|
7.5
|
